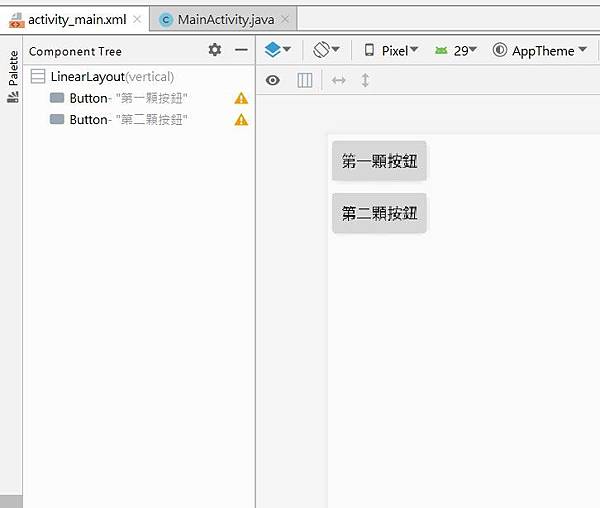

以下記錄怎麼在元件周圍增加邊線與背景，或者說增加線條(增加邊線)，該方法是用於 layout 新增框線，下圖是兩個按鈕，可以很明顯看出完全沒有邊線可言。

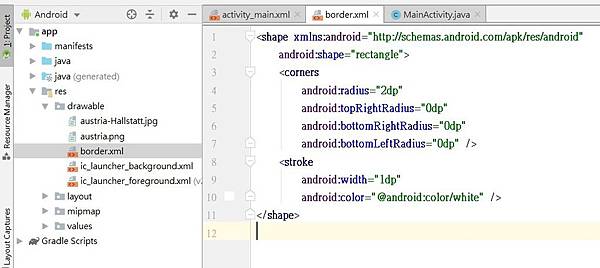

這時候在res/drawable/ 新增一個 xml file，內容如下:

<shape xmlns:android="http://schemas.android.com/apk/res/android"
       android:shape="rectangle">
  <corners
      android:radius="2dp"
      android:topRightRadius="0dp"
      android:bottomRightRadius="0dp"
      android:bottomLeftRadius="0dp" />
  <stroke
      android:width="1dp"
      android:color="@android:color/white" />
</shape>

其中 stroke 代表邊線，width是線條寬度，color則是線條顏色。






然後在TextView中新增 Android: background屬性如下:

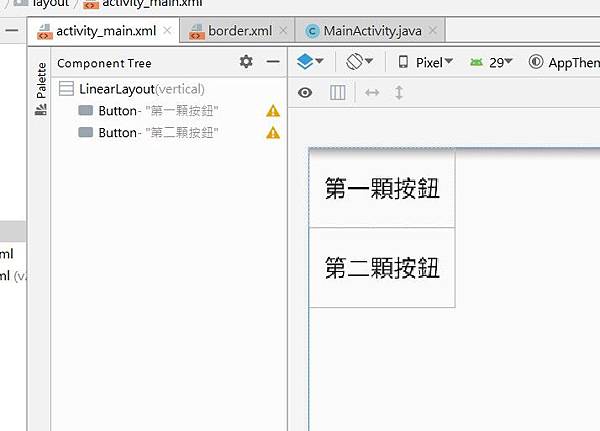

這樣就看得到按鈕邊線了:




然後新增按鈕的背景其實是同樣的方法，只是要注意到存在 res/drawable/ 裡面的圖檔要png，屬性一樣是使用 background

另外，虛線的屬性如下:

  • android:dashWidth 每條虛線的長度，如不要虛線請設0
  • android:dashGap 每條虛線之間的距離，如不要虛線請設0



Reference:

https://stackoverflow.com/questions/8203606/android-how-to-draw-a-border-to-a-linearlayout

https://learnexp.tw/%E3%80%90android%E3%80%91%E4%BF%AE%E6%94%B9%E6%8C%89%E9%88%95%E6%A8%A3%E5%BC%8Fbutton-style%EF%BC%8C%E5%9C%93%E8%A7%92%E6%8C%89%E9%88%95/
